浙江凯斯科

倒置桶疏水阀BT

倒吊桶疏水阀依靠凝结水与蒸汽的密度差实现工作，具体循环过程如下: ・低温凝结水与不凝气体经 U 型流道进入吊桶，吊桶内充满不凝气体时，密度更大的凝结水溢流至阀腔吊桶外，吊桶浮起并关闭阀座； ・吊桶上部排气口排出不凝气体，低温凝结水逐步进入吊桶内，吊桶因自重失去浮力，通过杠杆力矩克服压差力打开阀孔，排出凝结水； ・管道凝结水排尽后，热饱和蒸汽再次进入吊桶，吊桶重新浮起，带动支架阀芯关闭阀座，进入下一轮循环。

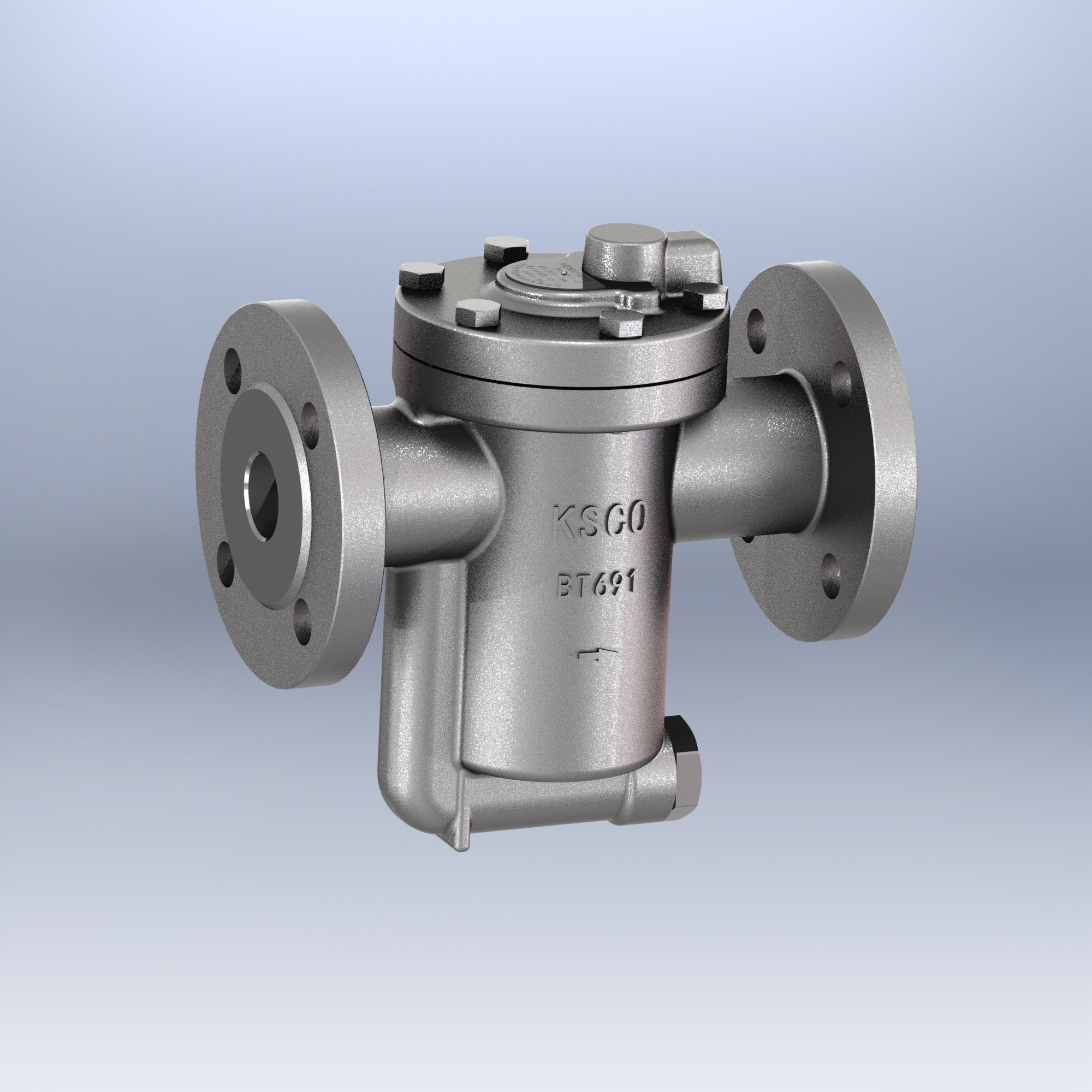

型号BT691/BT692/BT693/BT694/BT695/BT695L/BT696
BT892/BT894/BT895/BT896
公称压力BT691：PN25   BT692～696：PN40    BT892/BT894/BT895/BT896：PN63
最高工作压力BT691：1.7Mpa；BT692～696：3.2Mpa
 BT892/BT894/BT895/BT896：4.5Mpa
最高允许温度BT691：425℃
BT692～BT696：425℃
BT892/BT894/BT895/BT896：425℃/475℃
连接形式BT691/BT692/BT693/BT892：法兰/螺纹/承插
BT694/BT695/BT695L/BT696/BT894/BT895/BT896：法兰
材质BT691～BT696 阀体、阀盖WCB/CF8
BT892/BT894/BT895/BT896
阀体、阀盖WCB/CF8/WC6
阀座/阀芯420
口径BT691/BT692/BT892:DN15～25
BT693:DN25～40
BT694/BT894/:DN25～50
BT695/BT895/BT695L:DN40～65
BT696:DN40～80
排量～10000Kg/h
适用范围蒸汽输送管道、换热器、加热釜、空气预热器、再沸器、单双效浓缩、

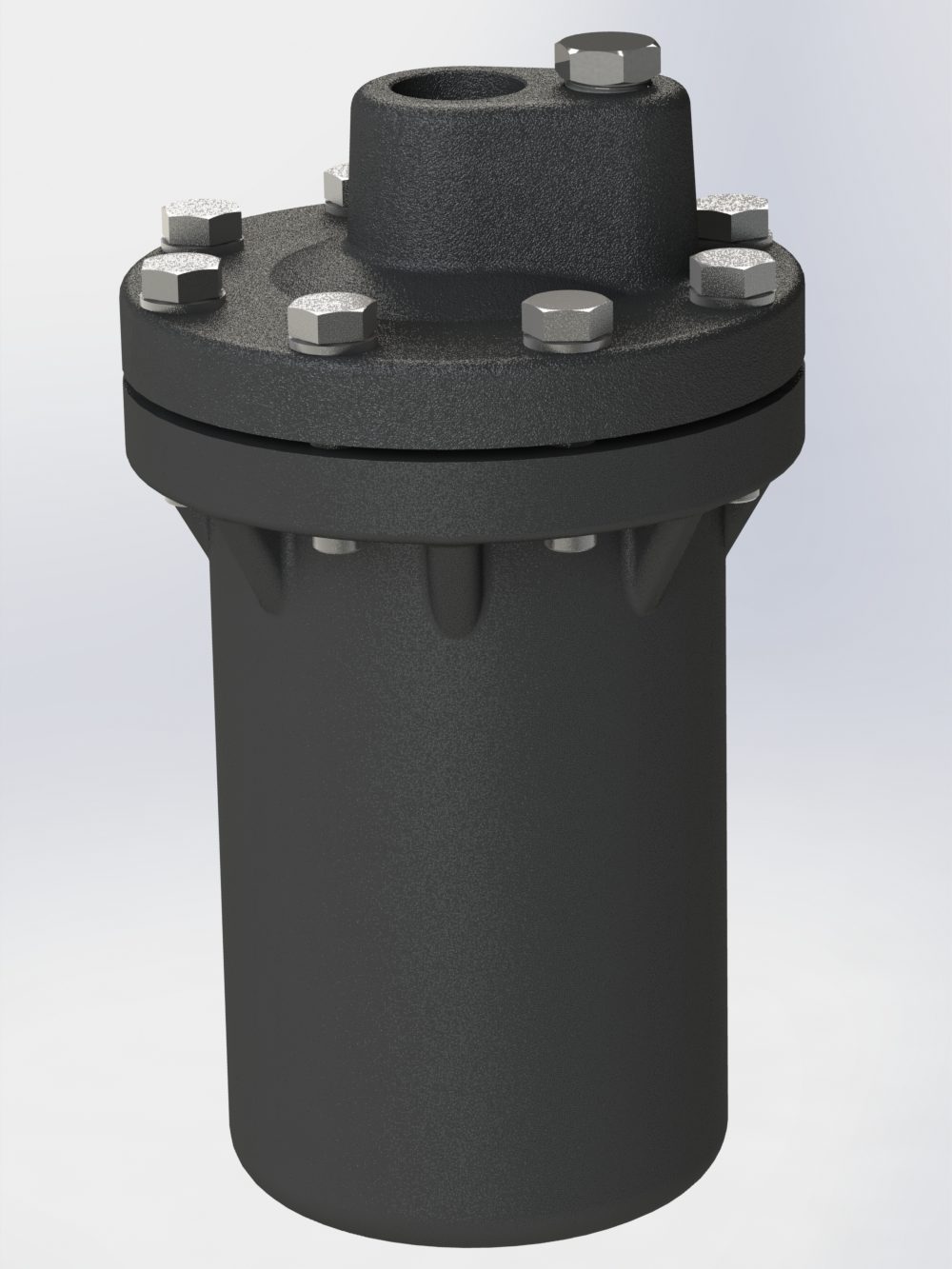

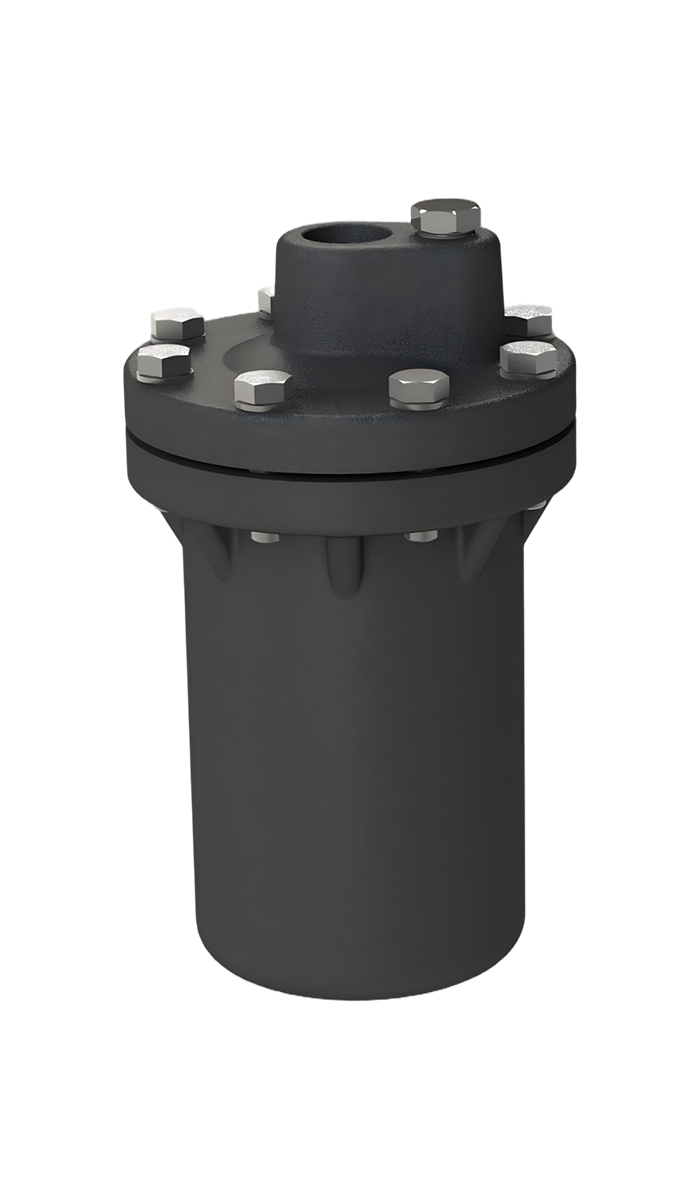

型号球墨铸铁倒吊桶疏水阀
BT213
公称压力PN25
最高工作压力1.7Mpa
最高允许温度300℃
连接形式法兰/螺纹/承插
材质阀体、阀盖QT500-7 阀座/阀芯420
口径DN15～25
排量～2000Kg/h
适用范围低压换热器、加热釜、烘干设备
型号BT416
公称压力PN100
最高工作压力6.9Mpa
最高允许温度425/475℃
连接形式法兰/承插
材质阀体、阀盖A105/F11
阀座/阀芯420
口径DN25～50
排量～5000Kg/h
适用范围高压蒸汽设备精馏、裂解、加热釜
型号BT1811
公称压力PN25
最高工作压力1.6Mpa
最高允许温度350℃
连接形式法兰/螺纹/承插
材质阀体CF8 阀盖F304 内件304&420
口径DN15～25
排量～800Kg/h
适用范围蒸汽输送管道、伴热管道、小型加热釜
高压倒吊桶疏水阀、适合于煤化工气化炉、裂解装置、透平机、导热油换热器、聚合釜等设备

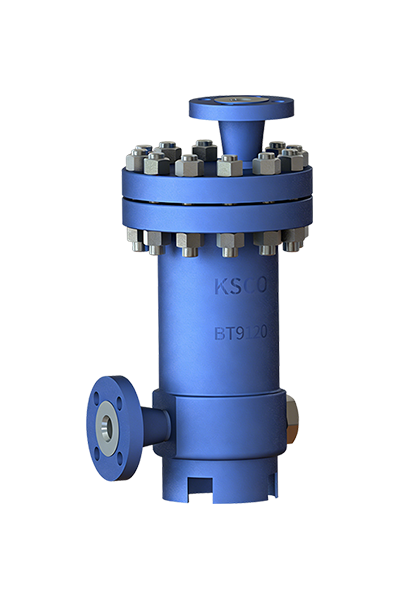

型号BT9120
公称压力PN160
最高工作压力12.4MPa
最高允许温度425/475/550℃
连接形式法兰/对焊
材质A105/F11/F22
口径DN25-DN50
排量C.max5600kg/h
适用范围高压蒸汽、高压过热蒸汽
高压疏水阀、适合于高压过热蒸汽管道导淋、煤化工气化炉、裂解装置、透平机、导热油换热器、聚合釜等设备

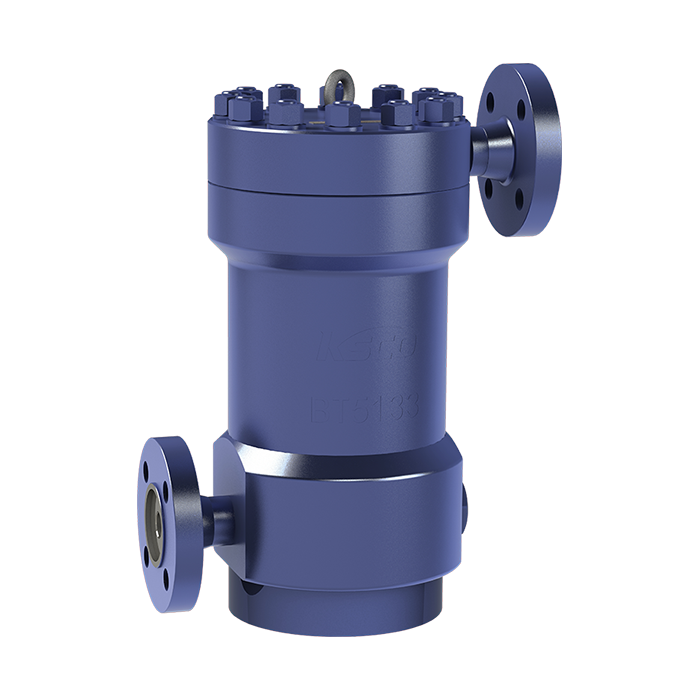

型号 BT5133
公称压力PN160
最高工作压力12,4MPa
最高允许温度425/475/550℃
连接形式法兰、对焊
材质A105/F11/F22
口径DN20-DN32
排量C.max1180kg/h
适用范围高压蒸汽管道
高压疏水阀、适合于高压过热蒸汽管道导淋、煤化工气化炉、裂解装置、透平机、导热油换热器、聚合釜等设备

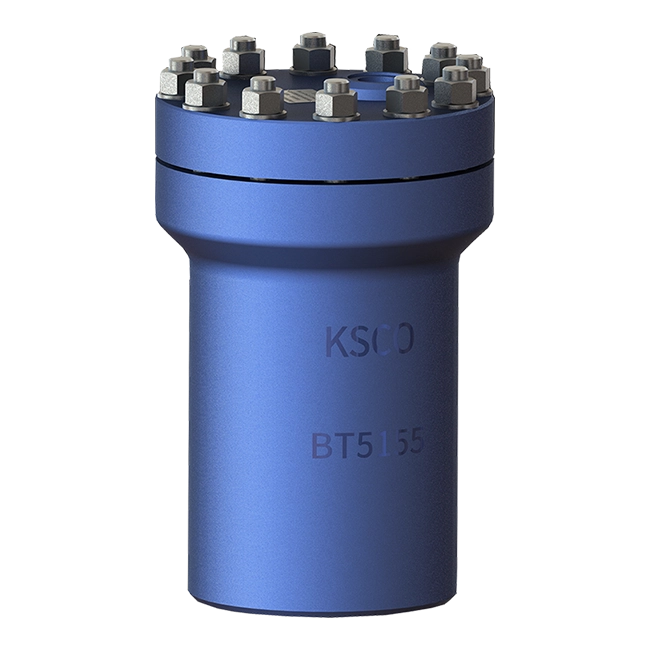

型号BT5155
公称压力PN160
最高工作压力12.4MPa
最高允许温度425/475/550℃
连接形式法兰/焊接
材质A105/F11/F22
口径DN20-DN40
排量C.max2200kg/h
适用范围高压蒸汽管道
